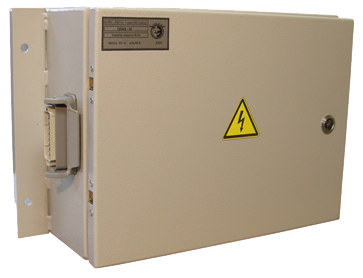

Преобразователь ППК5-М

Предназначен для преобразования постоянного напряжения тяговой контактной сети метрополитена или напряжения тяговой аккумуляторной батареи в напряжение трехфазного переменного тока для питания привода компрессора на электровозе.

Основные технические характеристики

  • Входное напряжение – напряжение тяговой контактной сети метрополитена.
  • Рабочий диапазон входного напряжения380…975 В.
  • Номинальное входное напряжение560 В
  • Номинальная мощность на выходе8 кВA
  • Выходное номинальное напряжение380 В±5%
  • Выходной номинальный ток12,5 А
  • Номинальная частота50 Гц
  • КПД в номинальном режиме, не менее90%
  • Масса37 кг
  • Габариты:высота - 558 мм; ширина - 300 мм; глубина - 300 мм.

Преобразователь БПСН-85-4

Предназначен для преобразования постоянного напряжения тяговой батареи электровоза метрополитена в напряжение постоянного тока, необходимое  для питания потребителей бортовой сети собственных нужд электровоза и заряда вспомога-тельной аккумуляторной батареи.


Основные технические характеристики

  • Входное напряжение – напряжение тяговой батареи электровоза.
  • Рабочий диапазон изменения входного напряжения270…580 В.
  • Входное номинальное напряжение450 В
  • Выходные номинальная мощность в основном режиме3,6 кВт.
  • Выходное номинальное напряжение в основном режиме85 В
  • Выходной номинальное ток42 А
  • КПД в номинальном режиме, не менее89%.
  • Масса27 кг
  • Габариты: высота - 300 мм; ширина - 400 мм; глубина - 200 мм.

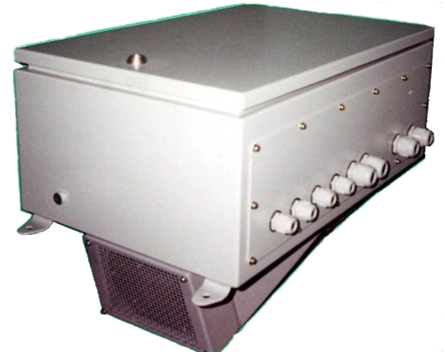

Регулятор тока заряда РТТ-150

Предназначен для управления током заряда тяговой аккумуляторной батареи в составе преобразователя ПЗБ-150-75 на электровозе метрополитена.


Основные технические характеристики

  • Входное напряжение – напряжение тяговой контактной сети метрополитена
  • Рабочий диапазон изменения входного напряжения550…975 В
  • Входное номинальное напряжение750 В
  • Номинальное напряжение цепи управления85 В
  • Номинальный ток заряда батареи150 А
  • Номинальная мощность75 кВт
  • КПД в номинальном режиме, не менее99%
  • Масса25 кг
  • Габариты: высота - 435 мм; ширина - 690 мм; глубина - 425 мм.

Преобразователь ВБП-08Т-2

Предназначен для преобразования постоянного напряжения тяговой сети метро-политена в постоянные напряжения, необходимые для питания двух групп полупроводниковых светильников вагона метрополитена в режимах основного либо дежурного освещения, а также для подзаряда бортовой аккумуляторной батареи 75 В (АКБ).


Основные технические характеристики

  • Входное напряжение – напряжение тяговой контактной сети метрополитена
  • Рабочий диапазон изменения входного напряжения550…975 В
  • Входное номинальное напряжение750 В
  • Рабочий диапазон напряжения питания бортовой сети50-90 В
  • Номинальное напряжение бортовой сети75 В
  • Номинальный ток на выходе ОС11,2 А
  • Максимальное напряжение на выходе ОС1, не более200 В
  • Номинальный ток на выходе ОС20,05 А
  • Максимальное напряжение на выходе ОС2, не более170 В
  • Номинальный ток на выходе ОП32 А
  • Максимальное напряжение на выходе ОП3, не более90 В
  • Максимальная мощность, потребляемая из сети1 кВт
  • КПД, не менее82%
  • Масса8 кг
  • Габариты (LxBxH)(140х680х290) мм
