Преобразователь ППТ-1ДП-2

Предназначен для частотного управления скоростью асинхронных трехфазных реверсивных двигателей вагонных подъемников для инвалидов на железнодорожном транспорте.

Основные технические характеристики

  • Входное напряжение – напряжение сети постоянного тока ж/д вагона
  • Рабочий диапазон изменения входного напряжения77…142 В
  • Входное номинальное напряжение110 В
  • Мощность на выходе2,0 кВА
  • Номинальное напряжение на выходе78 В
  • Номинальный ток на выходе15 А
  • Номинальная выходная частота65 Гц
  • КПД92%
  • Масса5 кг
  • Габариты:высота-350 мм; ширина-200 мм; глубина -120 мм.

Преобразователь ПСО–220-5-V.11.0

Предназначен для преобразования постоянного напряжения тяговой контактной сети городского электротранспорта в однофазное переменное напряжение 220 В, 50 Гц для питания потребителей, допускающих работу от напряжения прямоугольно-ступенчатой формы: калориферов, электробытовых приборов и т.д.

Основные технические характеристики:
Входное напряжение – напряжение тяговой контактной сети наземного городского электротранспорта.

  • Рабочий диапазон входного напряжения400…800 В
  • Номинальное напряжение питания600 В
  • Номинальная мощность на выходе5 кВA
  • Выходное номинальное напряжение220 В±5
  • Номинальная частота50 Гц±0,5%
  • Номинальный ток на выходе23 А
  • КПД в номинальном режиме, не менее85%
  • Масса25 кг
  • Габариты (LхBхH)(400х308х630) мм

Устройство проверки приборов УПП-1000-2

Устройство УПП–1000-2 предназначено для проверки время-токовых характеристик автоматических выключателей, токов срабатывания максимальных реле и контакторов ускорения постоянного тока в схемах подвижного состава городского электротранспорта в условиях трамвайных и троллейбусных парков.

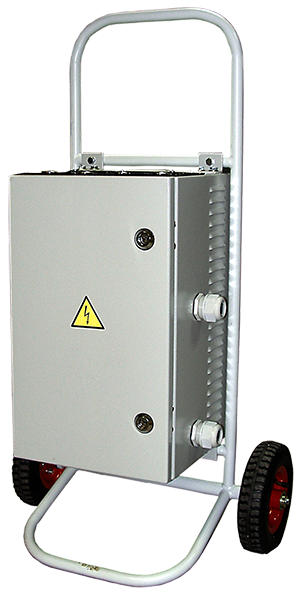

Вид устройства УПП-1000-2

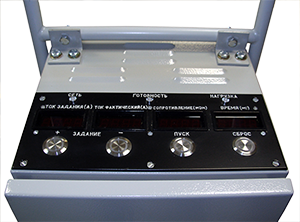

Местный пульт управления



Основные  технические  характеристики:

  • Режим работыповторно-кратковременный.
Входные параметры:
  • рабочий диапазон напряжения питающей сети380 В±10%;
  • номинальная частота питающей сети50 Гц±5%;
  • максимальный потребляемый токдо 16 А;
  • максимальная потребляемая мощность9 кВт
Выходные параметры:
  • напряжение холостого хода (при отключенной нагрузке)не более 18 В;
  • рабочий диапазон изменения выходного тока50…1000 А*;
  • номинальный ток IN500 А;
  • точность отработки заданного токане более ±10%**;
  • действующее напряжение пульсаций токане более 2%;
  • максимальный ток нагрузки1100 А;
  • максимальная длительность импульса тока5 с±10%;
  • КПД в номинальном режиме, не менеене менее 89%.
*- при сопротивлении цепи нагрузки не более 0,0085 Ом;
** - от номинальной величины.

Управление работой УПП может выполняться с пульта, расположенного на корпусе устройства либо от отдельного беспроводного пульта управления.
Гарантированная дальность приема дистанционных сигналов    не более 5 м.
Охлаждение – принудительное, с помощью встроенного осевого вентилятора.
Конструктивное исполнение -  IP-21.
Масса (с тележкой) – 43,7 кг.
Габаритные размеры (с тележкой):
  • - высота  -  1000 мм;
  • - ширина -    566 мм;
  • - глубина -    361 мм.
Подключение УПП к сети 380 В, 50 Гц выполняется четырехжильным кабелем. Подключение испытуемого аппарата к УПП выполняется двухжильным кабелем сечением 50 мм2 при максимальной длине петли 10м (5+5 м), соответствующим предельному току 1000 А.

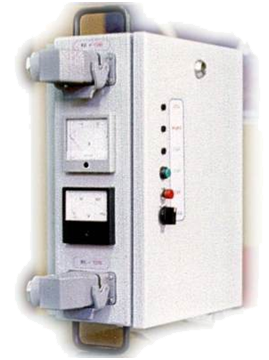

Преобразователь ПТП-10Р

Предназначен для преобразования напряжения трехфазного переменного тока в регулируемое напряжение постоянного тока. Используется в трамвайных парках для питания трамвайных тяговых двигателей постоянного тока при их диагностировании и балансировке.

Основные  технические  характеристики

  • Напряжение питающей сети3 х 127 В, 50 Гц
  • Мощность, потребляемая от питающей сети, не более16 кВА
  • Номинальная выходная мощность11 кВт
  • Номинальное выходное напряжение110 В
  • Диапазон регулирования напряжения10:1
  • Масса10 кг
  • Габаритные размерывысота   300 мм; ширина  430 мм; глубина  220 мм.
